DICONAL® PV - Montage Auständerung AS-1100

AS-1100 Anwendung

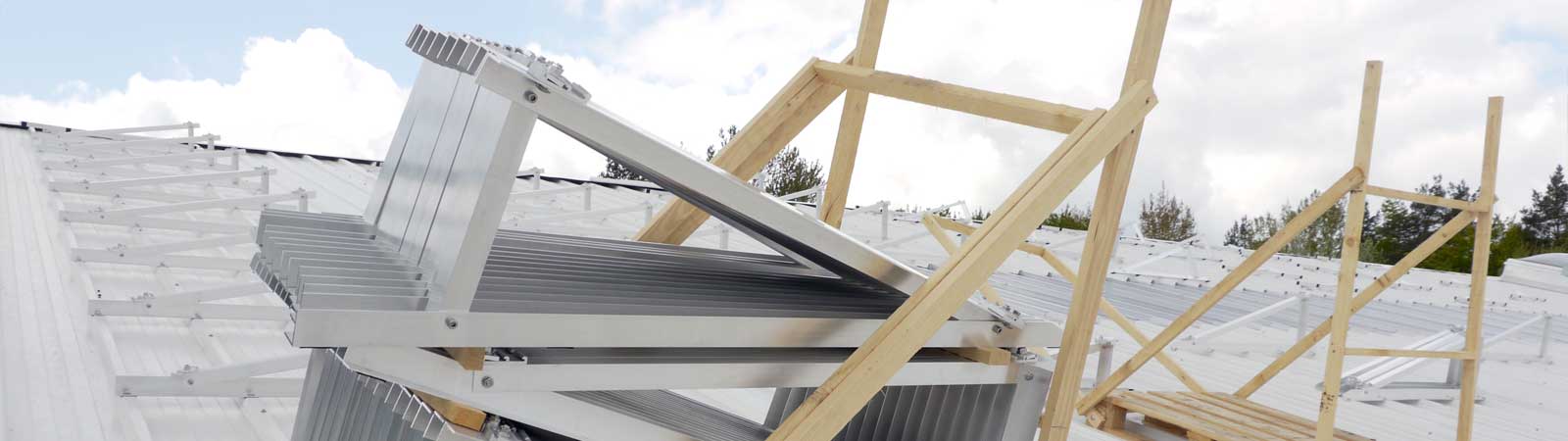

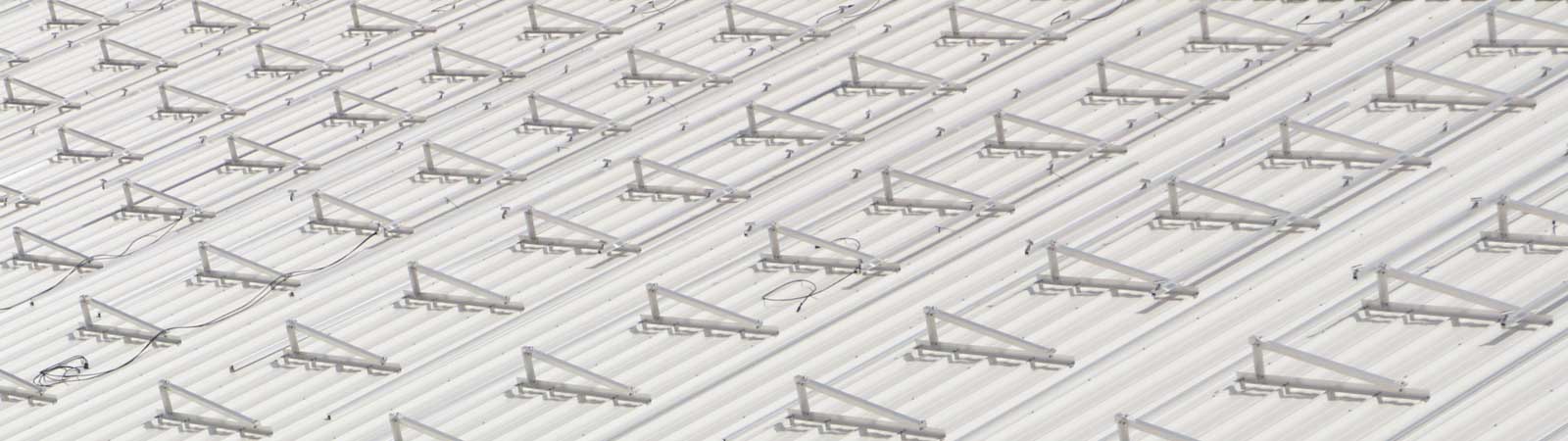

Aufständerung auf Industrie- und Hallendächern.

AS-1100 Vorteile

  • flache Dächer effizient nutzen
  • optimale Sonneneinstrahlung
  • frei wählbare Ausrichtung und Winkel
  • Modulunabhängig
  • einfache Montage
  • kompatibel mit allen DICONAL-Systemkomponenten
  • im gewünschten Winkel vorkonfektioniert

DICONAL® - Aufständerung AS-1100
P11 Aufständerungsprofil
P-30, P40, P80 oder P120 Grundprofil
P40 oder P80 Tragprofil

P11 Aufständerungsprofil

  • Art.Nr.: AS-1100-xxx / für Aufständerungen von 7,5°-35°
    Werkstoff Profile und Klemmen: ENAW 6063 Werkstoff Schraube: V2A Anziehdrehmoment: 10Nm

kompatible Grundprofile

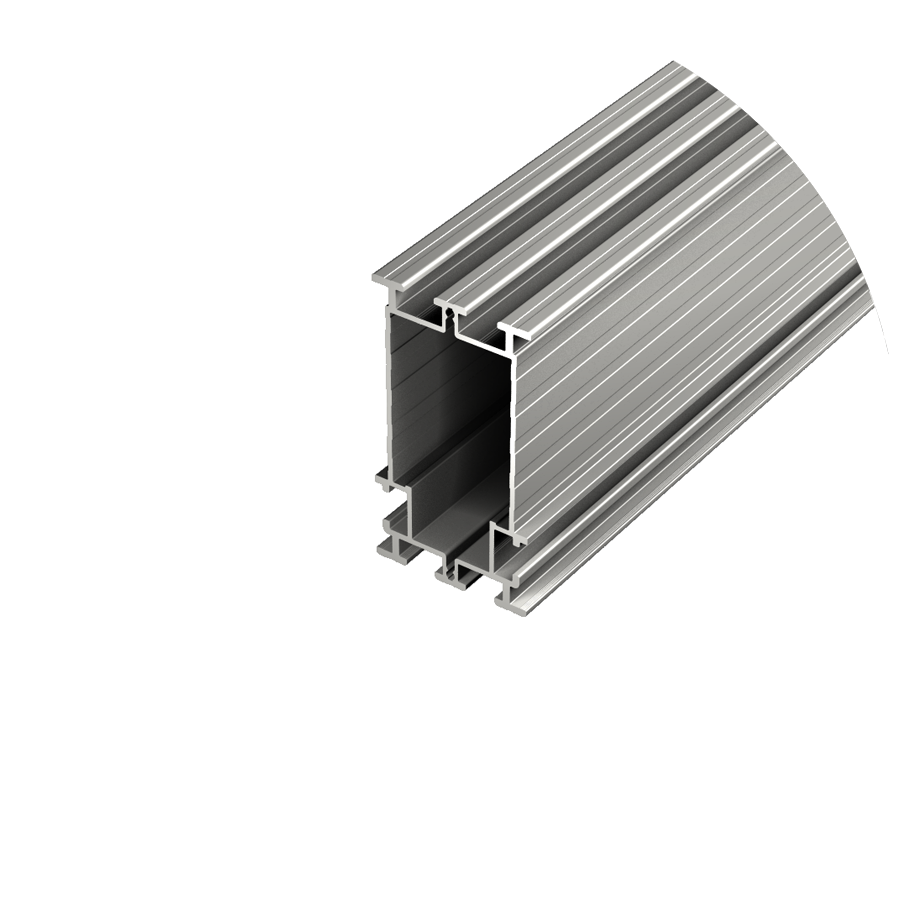

  • Art.Nr.: P40 / Alutragprofil 40x40mm
  • Art.Nr.: P80 / Alutragprofil 80x40mm
  • Art.Nr.: P120 / Alutragprofil 120x60mm
  • Art.Nr.: P-30 Kurzschiene
  • Alutragprofil

    P40

  • Alutragprofil

    P80

  • Klemmverbinder

    P120

  • Modulmittelklemme

    P-30


kompatible Tragprofile

  • Art.Nr.: P40 / Alutragprofil 40x40mm
  • Art.Nr.: P80 / Alutragprofil 80x40mm
  • Alutragprofil

    P40

  • Alutragprofil

    P80


Montagewerkzeuge
Schraubenschlüssel SW15 / Innensechskant 6mm

Montage

  1. Dacheinteilung laut technischer Auslegung.
  2. Dachbefestigung passend zur Dacheindeckung wählen. GH, P-30 oder Stockschrauben.
  3. Grundprofil P-30, P40, P80 oder P120 montieren.
  4. AS-1100 Klemmen vorne und hinten in das Grundprofil einsetzen und ausrichten.
  5. Mit Innensechskantschlüssel festziehen.
  6. Tragprofile P40 oder P80 auf dem P11 Aufständerungsprofil aufsetzen, ausrichten und
  7. mit KV-40 befestigen.
  8. Modulbefestigung erfolgt mit MMK und MEK Modulklemmen.

DICONAL® AS-1100

Dachbefestigung

DICONAL® - Aufständerung AS-1100 ist 100% Systemkompatibel und kann mit allen Dachbefestigungen in Unterkonstruktion im Dach fixiert werden.

Flachdach / Schrägdach

DICONAL® Flachdach - Aufständerung AS-1100 kann auch bei leichten Schägdächern eingesetzt werden.

Stockschrauben

Die Aufständerung kann mit Stockschrauben in der Unterkostruktion verankert werden. AS-1100 ist kompatibel mit allen Montageprofilen des DICONAL® PV-Montagesystems.

Konfektionierung

Die DICONAL® Aufständerung AS-1100 kann in gewünschter Form konfektioniert und geliefert werden.
