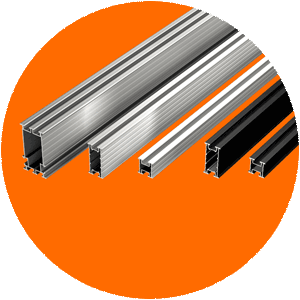

DICONAL® PV - Montageprofile

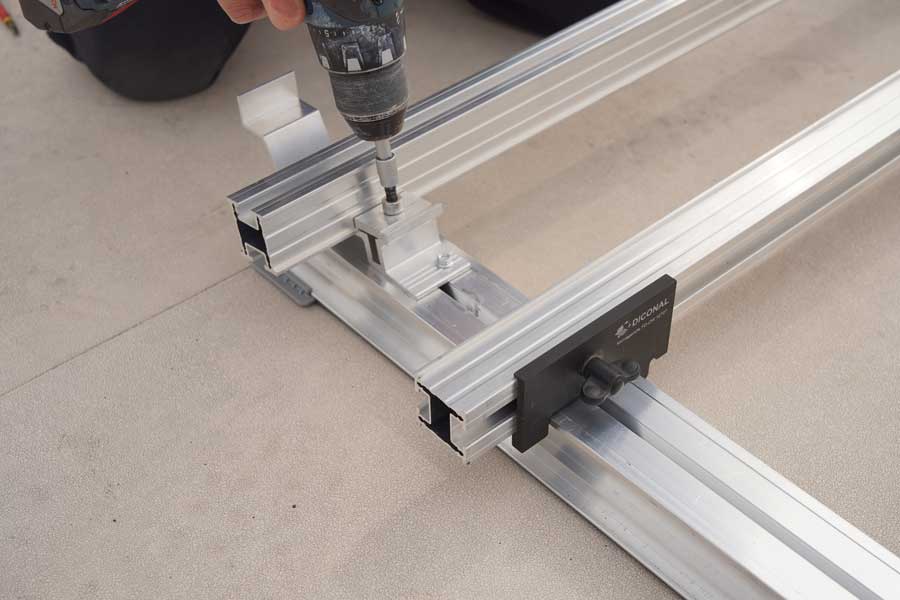

In vielen Fällen dient ein Gestell aus Montageschienen als Basis für die Montage der Solarmodule. Das Montagegestell aus Aluminiumprofilen bildet die Unterkonstruktion und wird in der Dachkonstruktion verankert z.B. mit Dachhaken oder Gleithaltern. Unebenheiten lassen sich ausgleichen und eine stabile Profilebene bietet die Vorraussetzung für die Befestigung der Module.

Logo
Logo

Basierend auf der patentierten DICONAL® Befestigung lassen sich die Montageschienen einfach und schnell mit dem Untergrund verbinden. Die gleiche Technik verwenden wir in unseren Modulklemmen für die Fixierung der Solarmodule. 100% kompatibel bedeutet Flexibilität, minimaler Materialeinsatz und erlaubt individuelle Anpassungen an die PV Montage. Für die nterschiedlichen Anwendungen bietet DICONAL® unterschiedliche Montageprofile. Scharz eloxierte Montageschienen bieten die Möglichkeit das Montagegestell optisch zu optimieren.

Das leichte P-40

PV-Montageprofil P40
DICONAL® P-40

Anwendung
Tragprofile für alle Dachbefestigungen

Vorteile

  • DICONAL® Systemprofile gibt es für alle Anforderungen.

  • DICONAL® Systemprofile sind kompatibel mit allen anderen Systemteilen insbes. den Modulklemmen.


Technische Daten

  • Art.Nr.: P-40-6550-roh
    Aluminiumtragprofil Länge 6550mm
    Aluminium roh

  • Art.Nr.: P-40-5500-roh
    Aluminiumtragprofil Länge 5500mm
    Aluminium roh

  • Art.Nr.: P-40-6550-EV1
    Aluminiumtragprofil Länge 6550mm
    Aluminium eloxiert Silber

  • Art.Nr.: P-40-5500-EV1
    Aluminiumtragprofil Länge 5500mm
    Aluminium eloxiert Silber

  • Art.Nr.: P-40-6550-C14
    Aluminiumtragprofil Länge 6550mm
    Aluminium eloxiert Schwarz

  • Art.Nr.: P-40-5500-C14
    Aluminiumtragprofil Länge 5500mm
    Aluminium eloxiert Schwarz


Wy: 3,85 cm3 / ly: 7,69 cm4
Wz: 3,18 cm3 / lz: 6,36 cm4
m: 1,00 kg/m y
Legierung: ENAW 6063 / T66

Montageprofil-P40

Das Alleskönner P-80

PV-Montageprofil P40
DICONAL® P-80

Anwendung
Tragprofile für alle Dachbefestigungen

Vorteile

  • DICONAL® Systemprofile gibt es für alle Anforderungen.

  • DICONAL® Systemprofile sind kompatibel mit allen anderen Systemteilen insbes. den Modulklemmen.


Technische Daten

  • Art.Nr.: P-80-6500-roh
    Aluminiumtragprofil Länge 6500mm
    Aluminium roh

  • Art.Nr.: P-80-6500-EV1
    Aluminiumtragprofil Länge 6500mm
    Aluminium eloxiert Silber

  • Art.Nr.: P-80-6500-C14
    Aluminiumtragprofil Länge 6500mm
    Aluminium eloxiert Schwarz


Wy: 11,10 cm3 / ly: 44,38 cm4
Wz: 4,63 cm3 / lz: 9,26 cm4
m: 1,50 kg/m
Legierung: ENAW 6063 / T66

Montageprofil-P80

Das starke P-120

PV-Montageprofil P40
DICONAL® P-120

Anwendung
Tragprofile für alle Dachbefestigungen

Vorteile

  • DICONAL® Systemprofile gibt es für alle Anforderungen.

  • DICONAL® Systemprofile sind kompatibel mit allen anderen Systemteilen insbes. den Modulklemmen.


Technische Daten

  • Art.Nr.: P-120-6200-roh
    Aluminiumtragprofil Länge 6200mm
    Aluminium roh

  • Art.Nr.: P-120-6200-EV1
    Aluminiumtragprofil Länge 6200mm
    Aluminium eloxiert Silber

  • Art.Nr.: P-120-6200-C14
    Aluminiumtragprofil Länge 6200mm
    Aluminium eloxiert Schwarz


Wy: 34 cm3 / ly: 214 cm4
Wz: 17 cm3 / lz: 55 cm4
m: 2,96 kg/m
Legierung: ENAW 6063 / T66

Montageprofil-P120

Thema "Farbe"

PV-Montageprofil P80 + P40

DICONAL® PV-Montageprofile - In schwarz eloxiert gibt es P-40 und P-80 Profile ab Lager. Die schwarzen Montageschienen bieten eine perfekte Optik in Verbindung mit schwarz gerahmten Solarmodulen z.B. auf Schieferdächern und überall dort wo eine dezente Optik gewünscht ist. Wir eloxieren selbst d.h. auch andere Farben sind möglich. Mehr Farben heißt mehr Spielraum

Mehr Farben = Spielraum

PV-Montageprofil P80 + P40 PV-Montageprofil P80 + P40

Spannweite = Freiraum

PV-Montageprofil P80 + P40

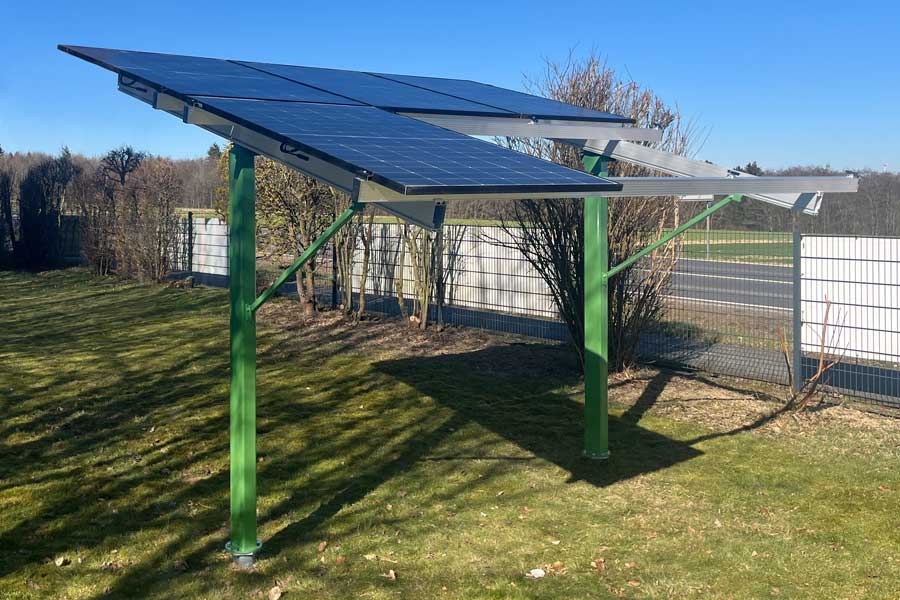

Mit großen Spannweiten lassen sich konstruktive Lösungen umsetzen wie z.B. Carports oder sogar Freiflächen gewinnen für Durchfahrten, Stellplätze ... . Große Spannweite bietet großen Freiraum.

Alles passt!

PV-Montageprofil P80 + P40

Alle DICONAL® PV-Montageprofile sind auf Systemkompatibilität getrimmt. Dem Solateur bieten die Systemweit passenden Komponenten große Flexibiltität und langfristige Planungssicherheit. Seit 2009 setzt DICONAL® auf Systemkompatibiltät im Bereich Modulklemmen, Systemprofilen und Zubehör.
