P-mini Kurzschiene für Trapezblech PV-Montage

P-mini Anwendung
auf begehbaren Trapezblechdächern mit Blechaußenhaut.

Voraussetzung - Trapezblech mindest Blechdicke Stahl 0,5mm / Aluminium 0,5mm
Werkstoff P-mini: ENAW 6063 zul. Zugbelastung der P-mini Profile 1,00 KN

PV Montage Trapezblech mit P.mini Kurzschienen
PV Montage Trapezblech mit P-mini-333 Kurzschienen

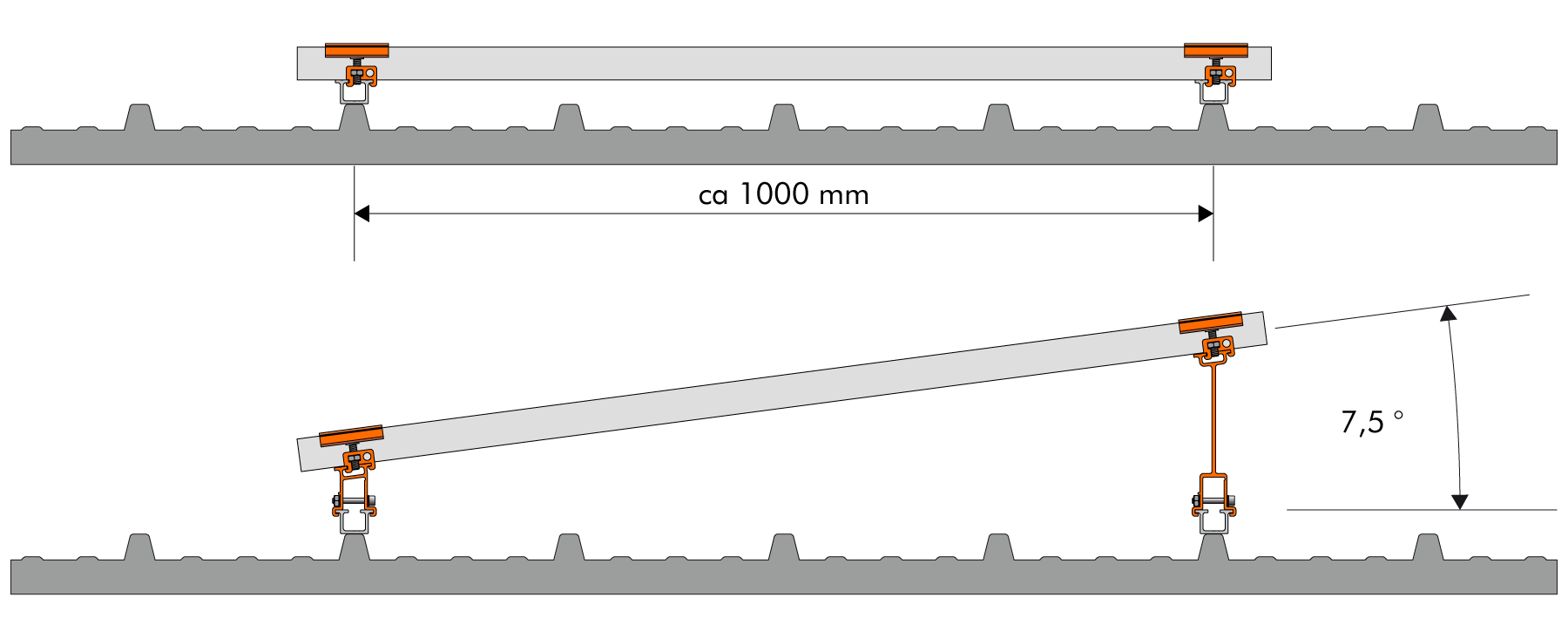

PV Montage Trapezblech mit P-mini und AS-100-75

P-mini Vorteile

  • Schnelle, einfache Fixierung auf der Hochsicke
  • Direktmontage mit Modulklemmen
  • Befestigung mit Bauaufs. zugelassenen Blindnieten oder Dünnblechschrauben
  • Nur 2 Bauteile zur Montage erforderlich
  • Kein Transport von langen Profilstäben
  • Unabhängig von Sickenabstand
  • Einfache Anpassung an die Modulmaße
  • Die Profilabschnitte sind vorgelocht und mit Dichtband beklebt.
  • P-mini Kurzschienen können als Basis für AS-100-75 Aufständerungen genutzt werden
  • Kompatibel zu KV-AS Kreuzverbinder

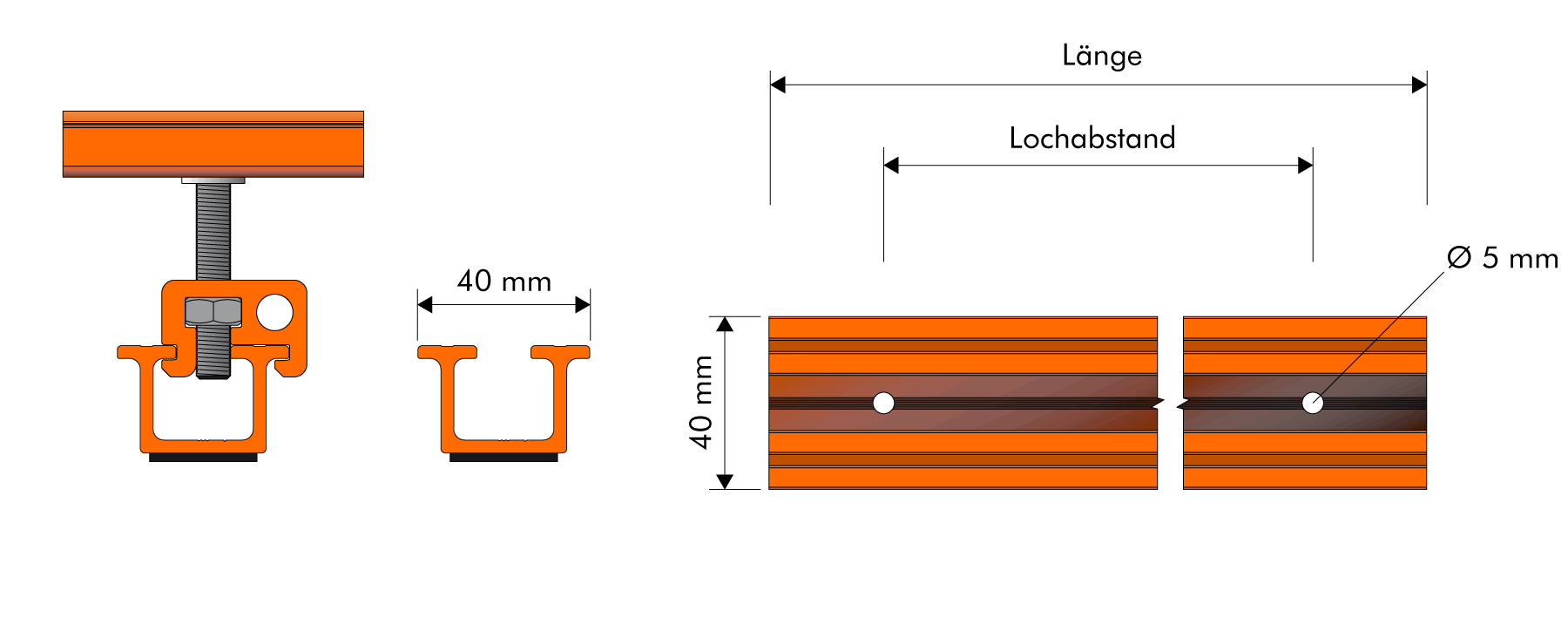

Technische Daten

  • Art.Nr.: P-mini-125 (Montage parallel auf einer Hochsicke)
  • Art.Nr.: P-mini-207 (Montage auf 2 Hochsicken - Sickenabstand 207 mm)
  • Art.Nr.: P-mini-250 (Montage auf 2 Hochsicken - Sickenabstand 250 mm)
  • Art.Nr.: P-mini-280 (Montage auf 2 Hochsicken - Sickenabstand 280 mm)
  • Art.Nr.: P-mini-333 (Montage auf 2 Hochsicken - Sickenabstand 333 mm)

Zubehör

  • Art.Nr.: 2006 / Dünnblechschraube/ 4,5x25 A2 SW 8 EPDM Ø 14mm
    Befestigung ohne Vorbohren
  • Art.Nr.: MMK-xxx-xxx / Modulmittelklemme
  • Art.Nr.: MEK-xxx-xxx / Modulendklemme
  • Art.Nr.: AS-100-75 / Aufständerung
  • Art.Nr.: KV-AS / Kreuzverbinder
  • PV Montage Dünnblechschraube

    2006

  • PV Modulklemmen

    MMK

  • PV Modulklemme

    MEK

  • Alutragprofil

    AS-100-75

  • Kreuzverbinder

    KV-AS


Montagewerkzeuge
SW 8

Montage

  1. Dacheinteilung abhängig von Modulmaßen
  2. Erste Reihe mithilfe einer Schlagschnur ausrichten.
  3. P-mini Halter an Position auflegen, mit Dünnblechschraube befestigen.
  4. Die nächsten Reihen mithilfe einer Holzschablone setzen. Nach 10 Reihen nochmals mit einer Schnur die Richtung kontrollieren.

P-mini Kurzschiene Referenzen

Beispiel 1

PV-Montage Schrägdach Trapezblech P-30

DICONAL® P-mini Kurzschienen.

Beispiel 2

DICONAL® P-mini kann als Basis für Aufständerung AS-100-75 eingesetzt werden.

Trapezblech Alternative Montagesysteme

Gleithalter GH

DICONAL® Gleithaltersystem GH für nicht begehbare Trapezblechdächer.

P-30 Kurzschiene

Falzklemmen für PV Montage

P-30 Kurzschienen für begehbarge Trapezblechdächer. Für eine flexible Montage der Module direkt auf der DICONAL® Kurzschiene.

kalzip-pv-montage Klemme

Kalzip Falzklemmen für PV Montage

Für Stehfalzdächer und Kalzip® Aluminium Dächer ist die Kombination aus DICONAL® Profil - Schnittstelle und Kalzip® Klemme die perfekte Dachbefestigung.

Stockschrauben

DICONAL® Stockschrauben dienen als Befestigung in der Dachunterkonstruktion wenn die Dachhaut keine ausreichende Stabilität liefert.
