DICONAL® PV - Montage Auständerung AS-100-75, minimal, leicht, flexibel
DICONAL® AS-100-75
AS-100-75 Anwendungen
Leichte, minimalistische 7,5° Aufständerung auf Industrie- und Hallendächern. Passend für 2 verschiedene Dachbefetigungssysteme - P-30 und P-mini. Und über einen Kreuzverbinder flexibel einsetzbar in der Ausrichtung.
Auf P-30 Kurzschienen
DICONAL® AS-100-75-P-30
Anwendung
Trapezblechdach Ausrichtung zur Traufe oder First. Aufständerungswinkel 7,5°
Vorteile
- Minimaler Materialeinsatz
- Geringe Kosten
- Minimales Gewicht
- Auslegung und Befestigung gleich P-30
- P-30 Kurzschienen werden von Hochsicke zu Hochsicke montiert
- Modulmaße und Trapezblech Hochsicken können so flexibel aufeinander abgestimmt werden
- Kreuzverbinder erlauben 90° Drehung der Aufständerung
- DICONAL® Systemprofile sind kompatibel mit allen anderen Systemteilen insbes. den Modulklemmen.
Technische Daten
- Art.Nr.: AS-100-75-P-30
- P-30 gibt es in verschiedenen Abmessungen - Artikelnummern
Aluminium roh

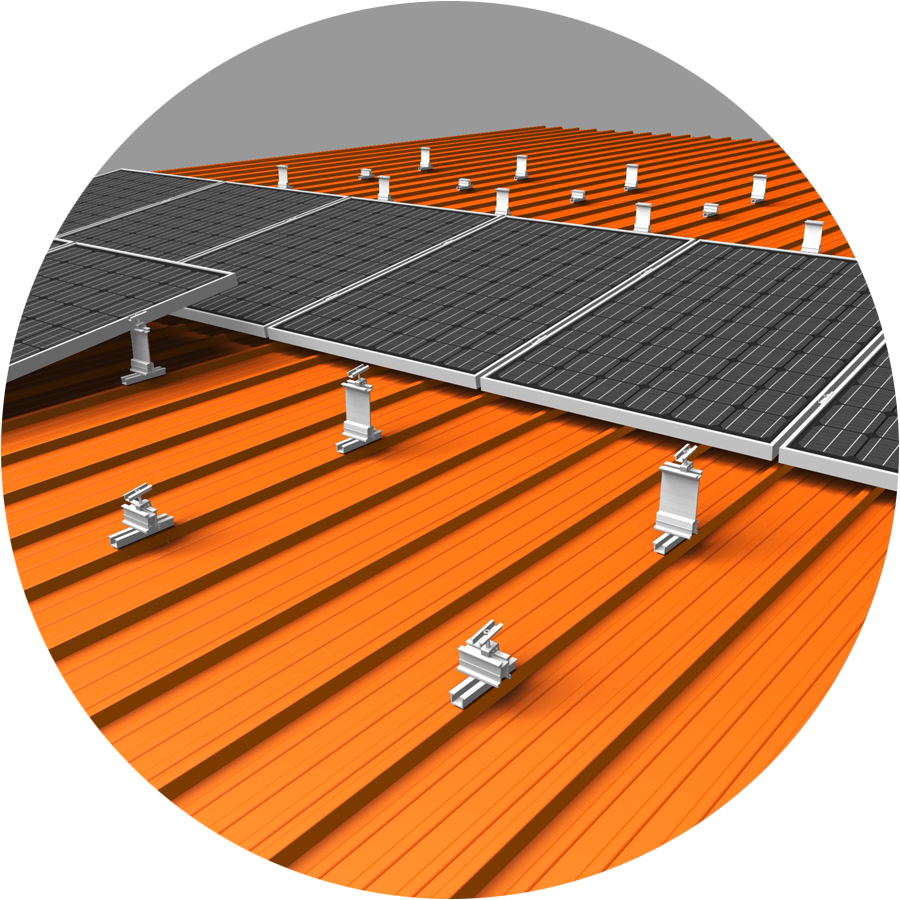

Auf P-mini
DICONAL® AS-100-75-mini-125
Anwendung
Trapezblechdach Ausrichtung zum Ortgang. Aufständerungswinkel 7,5°
Vorteile
- Minimaler Materialeinsatz
- Geringe Kosten
- Minimales Gewicht
- Auslegung und Befestigung gleich System P-mini 125
- Kreuzverbinder erlauben 90° Drehung der Aufständerung
- DICONAL® Systemprofile sind kompatibel mit allen anderen Systemteilen insbes. den Modulklemmen.
Technische Daten
-
Art.Nr.: AS-100-75-P-mini
Aluminium roh
Montagewerkzeuge
Innensechskant 6mm
Montage
- Dacheinteilung laut technischer Auslegung.
- P-30 Ausrichtung zur Traufe oder First
- P-mini Ausrichtung zum Ortgang
- Befestigung P-30 und P-mini mit Nieten oder Schrauben
- AS-100-75 Aufständerung vorne und hinten in das Grundprofil einsetzen und ausrichten.
- AS-100-75 Mit Innensechskantschlüssel fixieren.
- Modulbefestigung erfolgt mittels MMK und MEK Modulklemmen.
DICONAL® AS-100-75 und Kreuzverbinder
AS-100-75 mit Kreuzverbinder
Passend zu P-30 und P-mini bietet der KV-AS Kreuzverbinder die Möglichkeit die Ausrichtung der Aufständerung auf dem Dach anzupassen.
![](bilder/Diconal-pv-AS-KV-AS-DSC09637-b.jpg)
KV-AS Vorteile
- optimale Ausrichtung
- frei wählbare Ausrichtung und Winkel
- AS-100-75 kann unkompliziert eingesetzt werden
- stabile Verbindung zum Grundprofil P-30 und P-mini
![](bilder/Diconal-pv-P1200620-AS-100-75-KV-AS-P-mini-b.jpg)
Systemkomponenten
① AS-100-75 Aufständerungsprofile
- Art.Nr.: AS-100-75 / für Aufständerungen von 7,5° bestehend aus zwei Profilstücken - kurz für Vorne, lang für Hinten
Werkstoff Profile und Klemmen: ENAW 6063 Werkstoff Schraube: V2A Anziehdrehmoment: 10Nm
AS-100-75
② kompatible Grundprofile
- Art.Nr.: P-mini / Alutragprofil 125mm
- Art.Nr.: P-30 Kurzschiene
P-mini
P-30
P-40
P-80
③ kompatible Kreuzverbinder
- Art.Nr.: KV-AS
KV-AS
DICONAL® AS-100-75
Aufständerung
![](bilder/pv-montage-flachdach-AS-100-75-KUKA-IMG_0572-b.jpg)
Die minimalistische Aufständerung DICONAL® - AS-100-75 bietet die gleiche Funktion von aufwendigen Aufständerungen bei minimalem Materialeinsatz. Die Vorrausetzung für die Nutzung ist eine Befestigung in der Unterkonstruktion
Flachdach / Schrägdach
![](bilder/AS-100-75-KUKA-a342528d-ccea-4bab-bda4-27f96e507e2f-wolken-b.jpg)
DICONAL® Flachdach - Aufständerung AS-100-75 können auch bei leichten Schägdächern eingesetzt werden.
Dachbefestigung
![](bilder/AS-100-75-KUKA-DSC_3199-b.jpg)
P-30 oder P-mini Profilabschnitt werden auf dem Trapezblech fixiert und bilden so eine stabile Basis für die Aufständerungen. Im Beispiel erlauben die P-30 Profile eine flexible Anpassung. Die Abstimmung zwischen den Trapezblech und Modulabmessungen wird deutlich vereinfacht.
Planung
![](bilder/AS-100-75-KUKA-0a3770e0-b664-467c-8d41-6304b17fc95d-900x600.jpg)
Die DICONAL® Planungssoftware erlaubt eine schnelle, einfach und sichere Planung mit den örtlichen Gegebenheiten, der Dachoberfläche, den eingesetzten Modulen und ein Projektbericht gibt dem Endkunden in einer Projektdokumentation alle relevanten Daten.
