GH Gleitschiene für Trapezblech PV-Montage
![](bilder/DICONAL-pv-montage-blech-GH50.gif)
GH Vorteile
- gleichmäßige Lastverteilung auf die Hochsicken
- Befestigung mit Bauaufs. zugelassenen Blindnieten
- Nur 3 Bauteile zur Montage erforderlich
- Die Profilabschnitte sind vorgelocht und mit Dichtband beklebt.
- Modulbreiten können frei gewählt werden
- Die Wärmedehnung wird kompensiert
Technische Daten
- Art.Nr.: GH-50-EV1 / Länge 50mm / Alu eloxiert Silber / gelocht und EPDM Dichtung
Zubehör
- Art.Nr.: BN-48-12 / Blindnieten Alu/A2 Ø 4,8x12 (mit 5,00mm vorbohren)
- Art.Nr.: 2006 / Schraube Dünnblech/ 4,5x25 A2 SW 8 EPDM Ø 14mm
Alternativ kann die Befestigung auch mit der Dünnblech Schraube ohne Vorbohren erfolgen. - Art.Nr.: P-40-6550-xxx / Alutragprofil 40x40mm
- Art.Nr.: P-40-5500-xxx / Alutragprofil 40x40mm
- Art.Nr.: P-80-6500-xxx / Alutragprofil 80x40mm
- Art.Nr.: MMK-xxx-xxx / Modulmittelklemme
- Art.Nr.: MEK-xxx-xxx / Modulendklemme
BN-48-12
2006
P-40
P-80
MMK
MEK
Montagewerkzeuge
Bohrmaschine / Bohrer 5,0 mm / Blindnietgerät / Alternativ - Schraube Dünnblech SW 8
Montage
- Dacheinteilung abhängig von Modulmaßen.
- Fixpunkt GH-50 mit Blindnieten oder Dünnblechschrauben befestigen. Löcher und EPDM Dichtung sind
vorhanden. - Gleithalter GH-50 auf die Systemprofile P-40/P-80 aufschieben. Die Anzahl richtet sich nach der Dachstatik.
- GH-50 in Position schieben und mit Blindnieten befestigen.
- P-40 / P-80 Profile am Fixpunkt mit jeweils 2 Blindnieten befestigen.

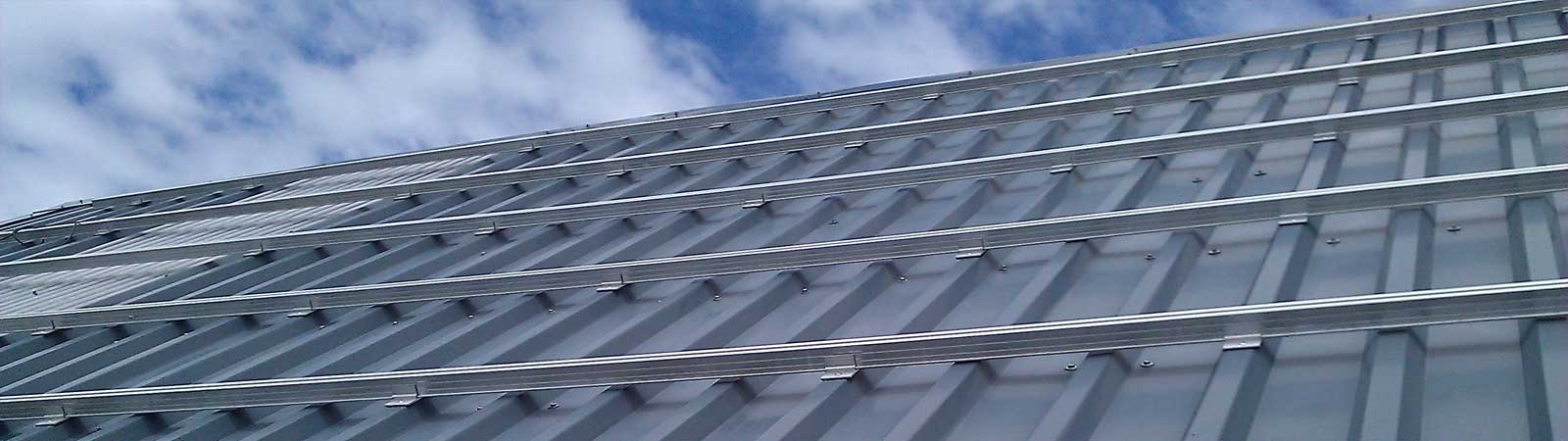

GH Gleithalter Referenzen
Beispiel 1
![](bilder/pv-montage-schraegdach-trapezblech-GH-IMAG0213-b.jpg)
DICONAL® GH Gleithalter.
Beispiel 2
![](bilder/pv-montage-schraegdach-trapezblech-GH-IMAG0242_b.jpg)
DICONAL® GH Gleithalter.
Beispiel 3
![](bilder/pv-montage-schraegdach-trapezblech-GH-PA250029-b.jpg)
DICONAL® GH Gleithalter.
Beispiel 4
![](bilder/pv-montage-schraegdach-trapezblech-GH-IMG_0414-b.jpg)
DICONAL® GH Gleithalter.
Trapezblech Alternative Montagesysteme
Falzdach
![Falzklemmen für PV Montage](bilder/pv-dachbefestigung-falzklemmen-IMAG0637-b.jpg)
Falzklemmen für Falzdächer und das DICONAL® PV-Montagesystem ist zertifizierter Partner für Kalzip® Aluminium Falzdächer.
Klemme
![Kalzip Falzklemmen für PV Montage](bilder/pv-montage-schraegdach-kalzip-GH-P1060814-b.jpg)
Für Kalzip® Dächer gibt es die perfekte Montagelösung. Die Originalklemme aus dem Kalzip® System in Kombination mit dem DICONAL® Profilquerschnitt bieten die perfekte Basis für eine DICONAL® PV-Montage.
