GA - Anwendung

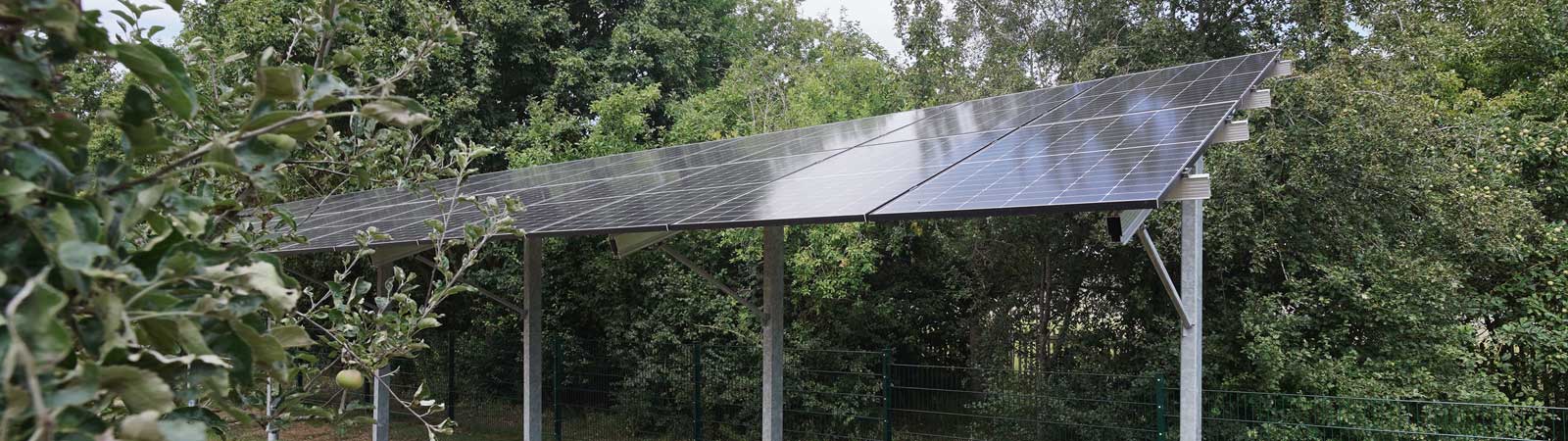

Frei stehende PV Anlagen können mit unserem DICONAL® GA System realisiert werden.
Voraussetzung - Für die Verankerung mit nur zwei Stützen muß der Untergrund geeignet sein. Die Befestigung auf Schraubfundamenten ist nur dort möglich wo die notwendige Tiefe erreicht werden kann.
Thema Baugenehmigung
Hinweis bzgl. Baugenehmigung von Garten PV-Anlagen:
Für gebäudeunabhängige PV-Anlagen müssen Betreiber abhängig von der Anlagengröße eine Baugenehmigung beantragen. In fast allen Bundesländern gilt die Genehmigungspflicht für Freiflächenanlagen ab einer Länge von 9m und einer Höhe von 3m. Eine DICONAL® Gartenanlage mit z.B. 14 Standardmodulen ist ca. 8,2m lang und max. 2,7m hoch (bei 20° Neigung). In jedem Fall sollten Sie vorab die zuständige kommunale Behörde kontaktieren.
GA Vorteile
- nur 2 Ständer für ein Einzelfeld mit 6 Modulen
- einfach erweiterbar - für 4 weitere Modulen wird nur 1 Ständer benötigt
- minimale Einschränkung auf der Fläche
- Kopf verstellbar in 5° Schritten von 0° – 20°
- Schräge Aussteifung in Nut stufenlos verschiebbar
- 0° ist für eine OW-Aufständerung gedacht, ähnlich FD OW
- Stützenabstand Ⓒ variabel von 2300 mm bis 2700 mm, je nach statischer Auslegung (Wind-, Schneelast)
- der Fuß ist leicht drehbar, (Foto unten) mit länglicher Anschraubloch
- Montierbar mit Schraubfundamenten, oder Betonfundament
- ein Windverband wird in den meisten Fällen nicht benötigt - die Bodenverankerung muß aber Bauseits geklärt werden
- Befestigungspunkte für einen evtl. notwendigen Windverband sind bereits integriert
- kompatibel mit allen DICONAL® Systemkomponenten
- Stahlkomponenten alle feuerverzinkt, und auf Wunsch in jeder RAL-Farbe pulverbeschichtbar

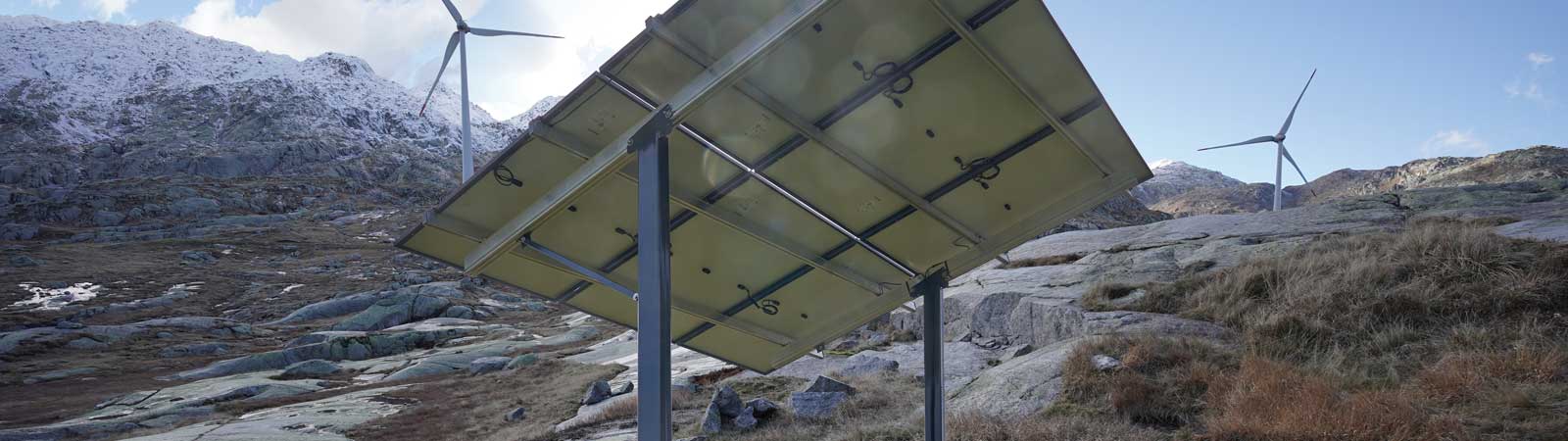

DICONAL® GA - Einzelfeld
DICONAL® GA - Abmessungen
Ⓐ = 3458 mm für 2 Module 1722 Höhe
Ⓑ = 3442 mm für 3 Module 1134mm Breite
Ⓒ = 2300 mm bis 2700 mm / Abstand Standsäule zu Standsäule
Ⓗ = 2000 mm Höhe
Ⓦ = Winkelpositionen in 5° Schritten zwischen 0° und 20°

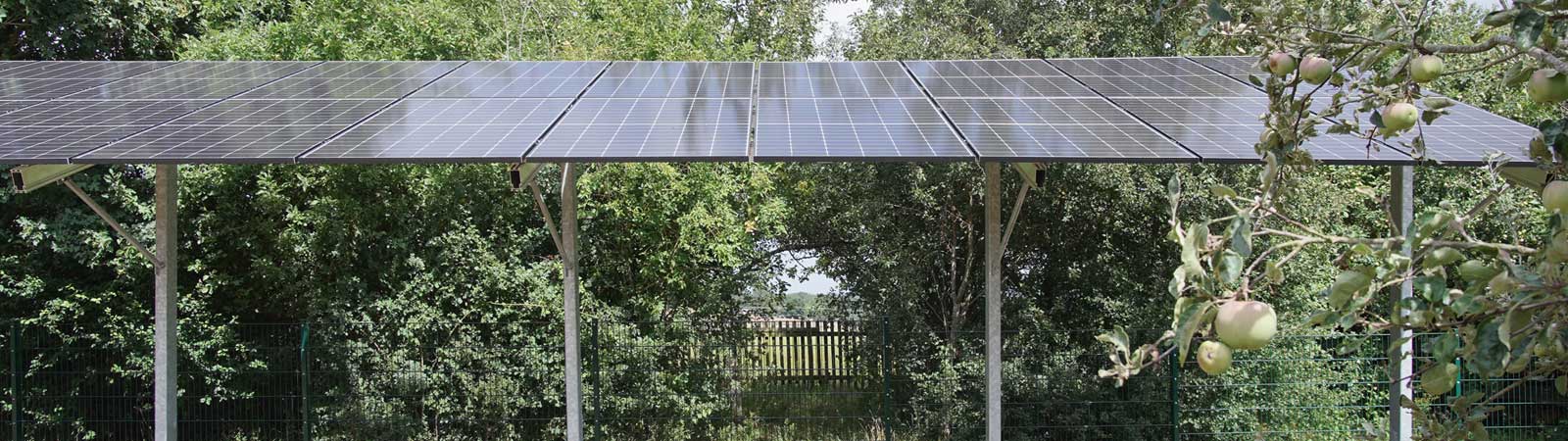

DICONAL® GA - Erweiterung
Einfach, sparsam erweiterbar
Die Erweiterung der Einzelfeld PV-Anlage ist einfach und materialsparend möglich. Für jeweils 4 weitere Module wird nur 1 zusätzlicher Ständer benötigt. Die P-80 Profile lassen sich einfach verbinden und bilden eine durchgehende stabile Profilebene.
Vorteil
Der Abstand Ⓒ bleibt der Gleiche wie bei einem Einzelfeld
Bodenverankerung
Das Garten PV-Montagsystem DICONAL® GA bietet perfekte Anschlussmöglichkeiten an Beton- oder Schraubfundamente. Mit länglichen Anschraublöchern lässt sich der Fuß leicht justieren. Wir sind Handelspartner für Krinner und bieten den kompletten Service inkl. Maschinenverleih für Eindrehgeräte. Fragen Sie uns!
Maximale Flexibilität

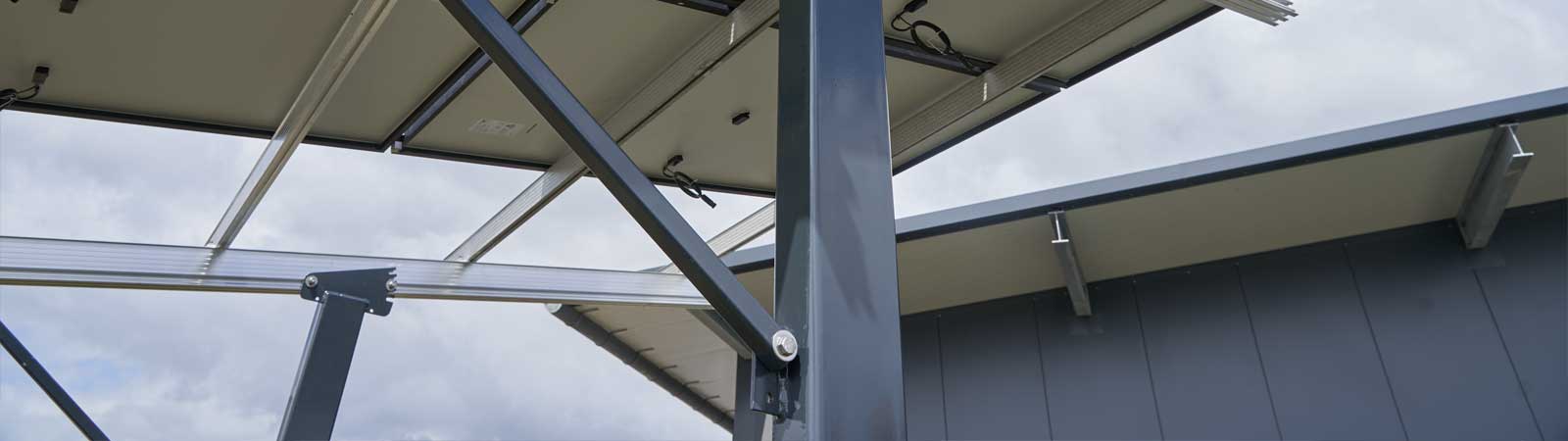

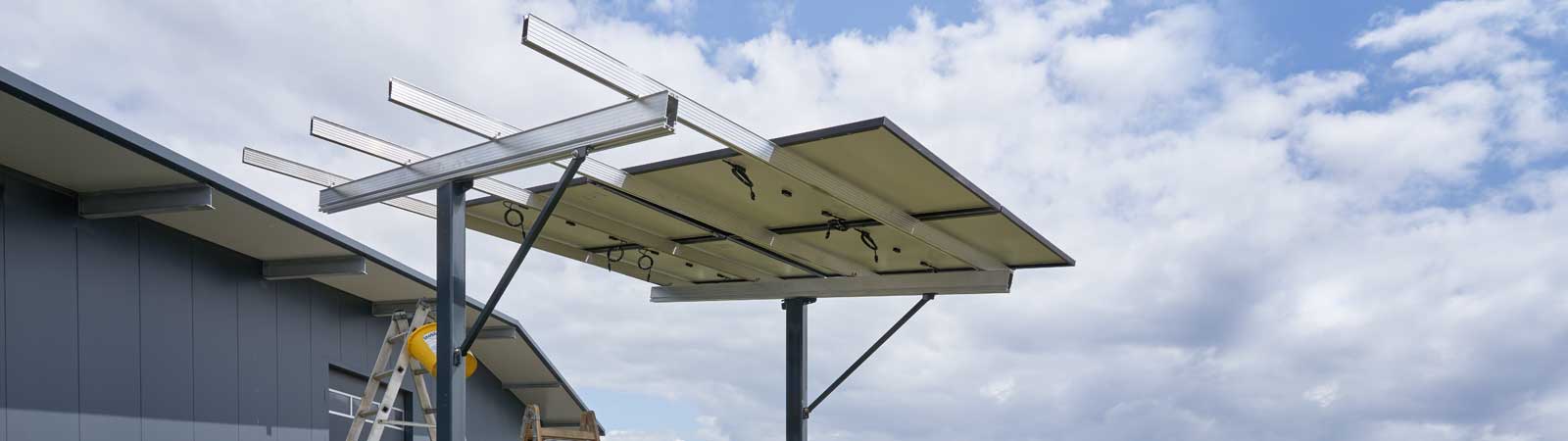

Auf den Schraubfundamenten sitzen 2 verzinkte Stahlstützen mit einer Schnittstelle für P-120 Systemprofile. Mit diesem Kopf, verstellbar in 5° Schritten von 0° – 20°, lassen sich flexible Winkel realisieren. Die Systemprofile bieten durch große Spannweiten maximale Flexibilität.
Minimaler Materialeinsatz
Das neue P-120 bietet eine stabile Basis für die mit Kreuzuverbindern montierten P-80 Tragprofilen. Die beiden DICONAL® Profile bieten maximale Stabilität bei minimalem Materialeinsatz und Montageaufwand.
Systemkompatibel
Alle DICONAL® PV-Systeme nutzen die gleichen Montageprofilen und Modulklemmen. Für den Solateur bedeutet das, minimale Lagerhaltung. Für den Kunden gewährleistet es nachhaltige Lösungen, die weiterentwickelt aber nicht durch andere Systeme ausgetauscht werden. Reparatur oder Repowering ist bei der PV Gartenanlage einfach und schnell umsetzbar.
