DICONAL^® PV - Mounting elevation AS-100-75, minimal, light, flexible

DICONAL^® AS-100-75

AS-100-75 Application
Leichte, minimalistische 7,5° Aufständerung auf Industrie- und Hallendächern. Passend für 2 verschiedene Dachbefetigungssysteme - P-30 und P-mini. Und über einen Kreuzverbinder flexibel einsetzbar in der Ausrichtung.

On P-30 Short tracks

DICONAL^® AS-100-75-P-30

Anwendung
Trapezblechdach Ausrichtung zur Traufe oder First. Aufständerungswinkel 7,5°

Vorteile

• Minimaler Materialeinsatz
• Geringe Kosten
• Minimales Gewicht
• Auslegung und Befestigung gleich P-30
• P-30 Kurzschienen werden von Hochsicke zu Hochsicke montiert
• Modulmaße und Trapezblech Hochsicken können so flexibel aufeinander abgestimmt werden
• Kreuzverbinder erlauben 90° Drehung der Aufständerung
• DICONAL^® Systemprofile sind kompatibel mit allen anderen Systemteilen insbes. den Modulklemmen.

Technische Daten

• Art.Nr.: AS-100-75-P-30
• P-30 gibt es in verschiedenen Abmessungen - Artikelnummern
  Aluminium roh

Auf P-mini

DICONAL^® AS-100-75-mini-125

Anwendung
Trapezblechdach Ausrichtung zum Ortgang. Aufständerungswinkel 7,5°

Vorteile

• Minimaler Materialeinsatz
• Geringe Kosten
• Minimales Gewicht
• Auslegung und Befestigung gleich System P-mini 125
• Kreuzverbinder erlauben 90° Drehung der Aufständerung
• DICONAL^® Systemprofile sind kompatibel mit allen anderen Systemteilen insbes. den Modulklemmen.

Technische Daten

• Art.Nr.: AS-100-75-P-mini
  Aluminium roh

Montagewerkzeuge
Innensechskant 6mm

Montage

1. Dacheinteilung laut technischer Auslegung.
2. P-30 Ausrichtung zur Traufe oder First
3. P-mini Ausrichtung zum Ortgang
4. Befestigung P-30 und P-mini mit Nieten oder Schrauben
5. AS-100-75 Aufständerung vorne und hinten in das Grundprofil einsetzen und ausrichten.
6. AS-100-75 Mit Innensechskantschlüssel fixieren.
7. Modulbefestigung erfolgt mittels MMK und MEK Modulklemmen.

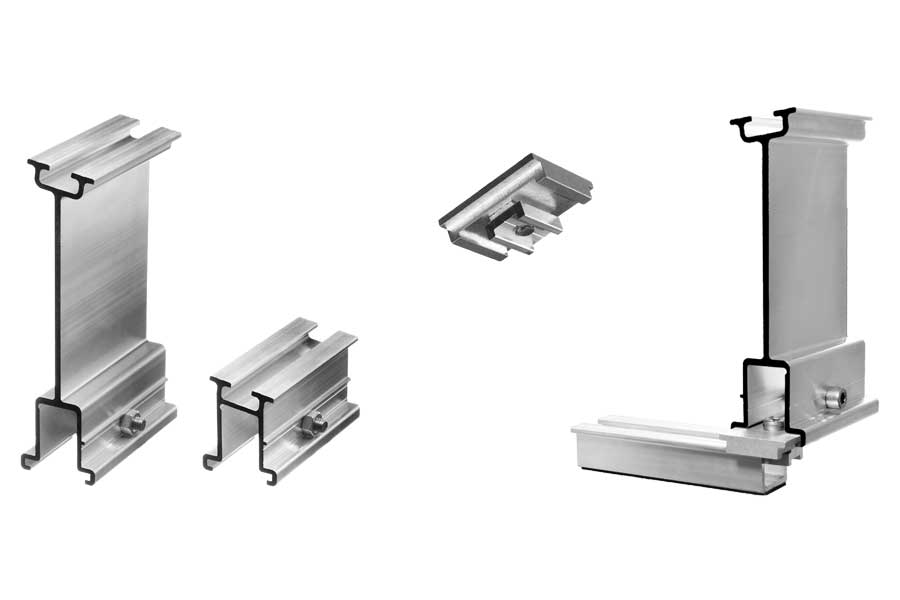

DICONAL^® AS-100-75 und Kreuzverbinder

AS-100-75 mit Kreuzverbinder
Passend zu P-30 und P-mini bietet der KV-AS Kreuzverbinder die Möglichkeit die Ausrichtung der Aufständerung auf dem Dach anzupassen.

KV-AS Vorteile

• optimale Ausrichtung
• frei wählbare Ausrichtung und Winkel
• AS-100-75 kann unkompliziert eingesetzt werden
• stabile Verbindung zum Grundprofil P-30 und P-mini

Systemkomponenten

① AS-100-75 Aufständerungsprofile

• Art.Nr.: AS-100-75 / für Aufständerungen von 7,5° bestehend aus zwei Profilstücken - kurz für Vorne, lang für Hinten
  Werkstoff Profile und Klemmen: ENAW 6063 Werkstoff Schraube: V2A Anziehdrehmoment: 10Nm

•

  AS-100-75

② kompatible Grundprofile

• Art.Nr.: P-mini / Alutragprofil 125mm
• Art.Nr.: P-30 Kurzschiene

•

  P-mini

•

  P-30

•

  P-40

•

  P-80

③ kompatible Kreuzverbinder

• Art.Nr.: KV-AS

•

  KV-AS

DICONAL^® AS-100-75

Aufständerung

Die minimalistische Aufständerung DICONAL^® - AS-100-75 bietet die gleiche Funktion von aufwendigen Aufständerungen bei minimalem Materialeinsatz. Die Vorrausetzung für die Nutzung ist eine Befestigung in der Unterkonstruktion

Flachdach / Schrägdach

DICONAL^® Flachdach - Aufständerung AS-100-75 können auch bei leichten Schägdächern eingesetzt werden.

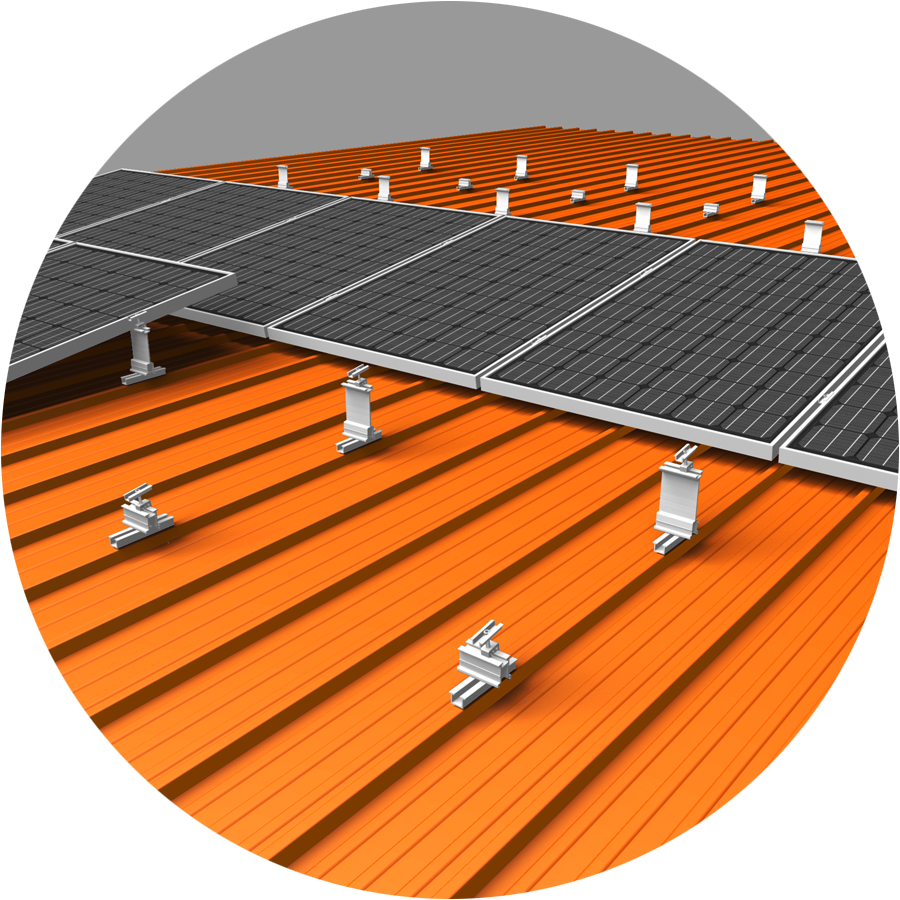

Dachbefestigung

P-30 oder P-mini Profilabschnitt werden auf dem Trapezblech fixiert und bilden so eine stabile Basis für die Aufständerungen. Im Beispiel erlauben die P-30 Profile eine flexible Anpassung. Die Abstimmung zwischen den Trapezblech und Modulabmessungen wird deutlich vereinfacht.

Planung

Die DICONAL^® Planungssoftware erlaubt eine schnelle, einfach und sichere Planung mit den örtlichen Gegebenheiten, der Dachoberfläche, den eingesetzten Modulen und ein Projektbericht gibt dem Endkunden in einer Projektdokumentation alle relevanten Daten.
