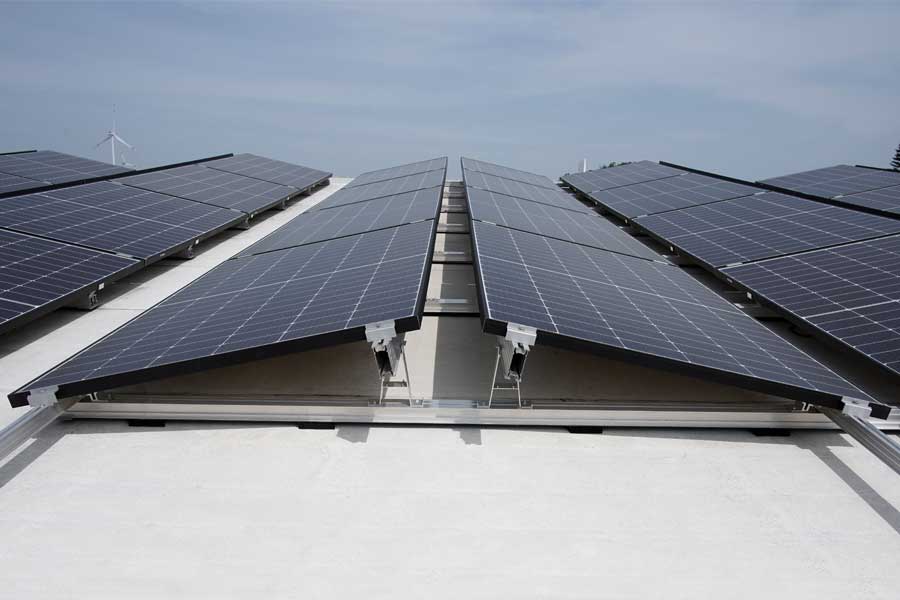

FD-OW low ballast elevation for east-west orientation
NEW! low weight, cheaper, for large modules and nevertheless stable!
With the further development of DICONAL® PV-mounting system we were determined to provide a new solution for east-west oriented flatroof mounting. The new system is lighter, cheaper and it offers more flexibility in using large modules. Our system is connected in a torsion-resistant manner. And the compatibility to all DICONAL® system components is still present even after 13 years of constant development. Also new is our mounting support FD-OW 32707. With the help of this „stencile“ the set up of the grid can be carried out precisely in a short time.
FD-OW Application
For flat roofs up to 5° tilt, that allow no roof penetration and only small extra load on the roof. The aerodynamic optimization prevents the PV system from sliping and blowing away.
FD-OW Advantages
- Successfull Lightning protection test
- Aerodynamic optimization
- Low ballast needed
- Roof penetration free
- Stable against torsion
- Quick assembly thanks to project related configuration and premounted elevation frames
- Static system calculation
- We create a project based mounting- and ballastplan
- Module inclination 12°
- Mounting support FD-OW 32707 for fast and precise alignment and connection of the frames
- Modulwechsel jederzeit möglich, z.B. während der Planung, Repowering oder Reparatur der Anlage.
- alle Komponenten vormontiert
- kein Sägen oder Bohren auf dem Dach
- schnelle und fehlerfreie Montage
- spezieller Antirutschbelag, vormontiert,
- keine Bautenschutzmatte erforderlich
- Schutz der Dachhaut durch vormontierte Profilendkappen
- kompatibel mit allen DICONAL® Systemkomponenten
- das Dach bleibt unverändert erhalten d.h. der Rückbau ist problemlos möglich
Technische Daten
- 12° Aufständerungswinkel
- Modulmontage quer
Werkstoff Profile und Klemmen: Aluminium / ENAW 6063
Werkstoff Schraube: Edelstahl / 1.4301
DICONAL® FD-OW-2 / -4 /-6 und FD-OW -XL wird als komplette Anlage projektbezogen konfiguriert
Systemkomponenten

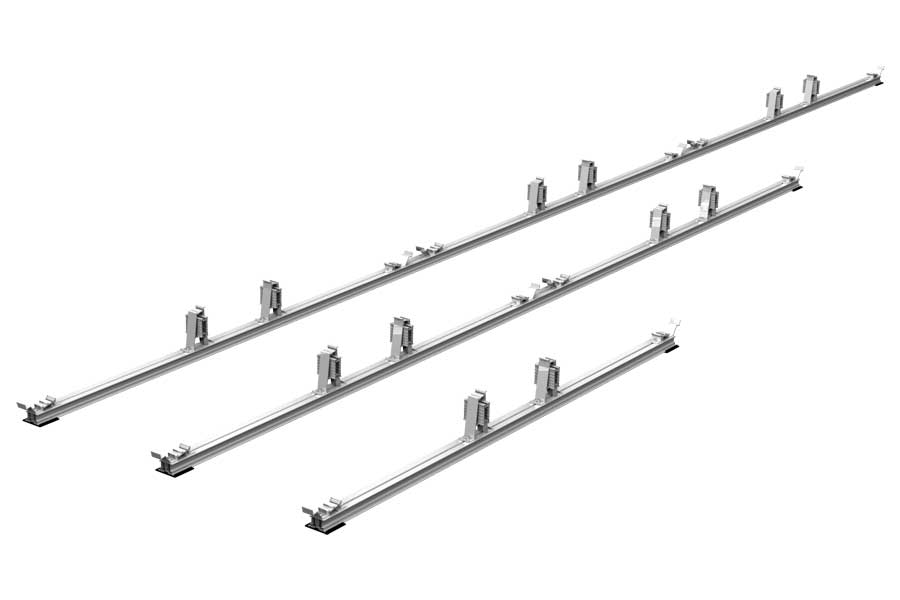

- FD-OW-2 (für 2 Module)
- FD-OW-4 (für 4 Module)
- FD-OW-6 (für 6 Module)
- FD-OW-2-XL (für 2 Module ab 1100mm Breite)
- FD-OW-4-XL (für 4 Module ab 1100mm Breite)
- FD-OW-6-XL (für 6 Module ab 1100mm Breite)
- P-40 / Tragprofil
- KV 80 Profilverbinder
- FD-BP-80-495 / Verbinder Bodenprofil
- FD-OW Schutz Bodenprofil / vormontiert
- MMK-xxx-xxx / Modulmittelklemme
- MEK-xxx-xxx / Modulendklemme
Montagewerkzeuge
Schraubenschlüssel SW15 + SW13 / Innensechskant 6mm
Montagehilfe FD-OW 32707 einstellen
Die Reihenabstände zwischen den vormontierten Aufständerungen richtet sich nach der Modullänge. Damit die Montage einfach läuft, liefern wir mit der Montagehilfe eine „Schablone“, um die Reihen auf das richtige Maß zu bringen.
- Die beiden Montagehilfen in ein P-40 Tragprofil einschieben. Modul rechts und links an den Modul-Kanten positionieren (Abbildung 1-3) - anpassen - fixieren und die Positionierung für weitere Module wiederholen.
Montage

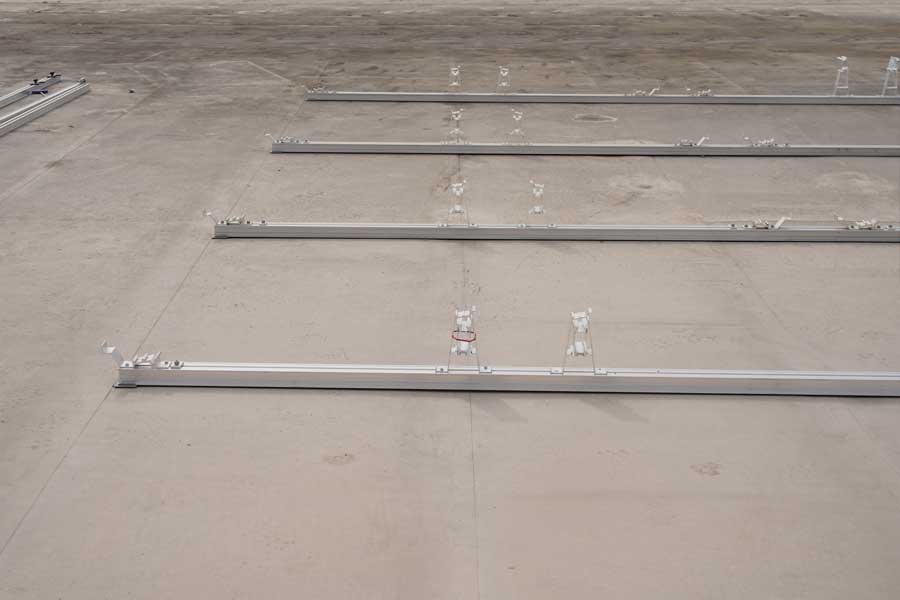

- Ausmessen + schnurschlagen (Randbereiche beachten) + vormontierte Aufständerungen positionieren

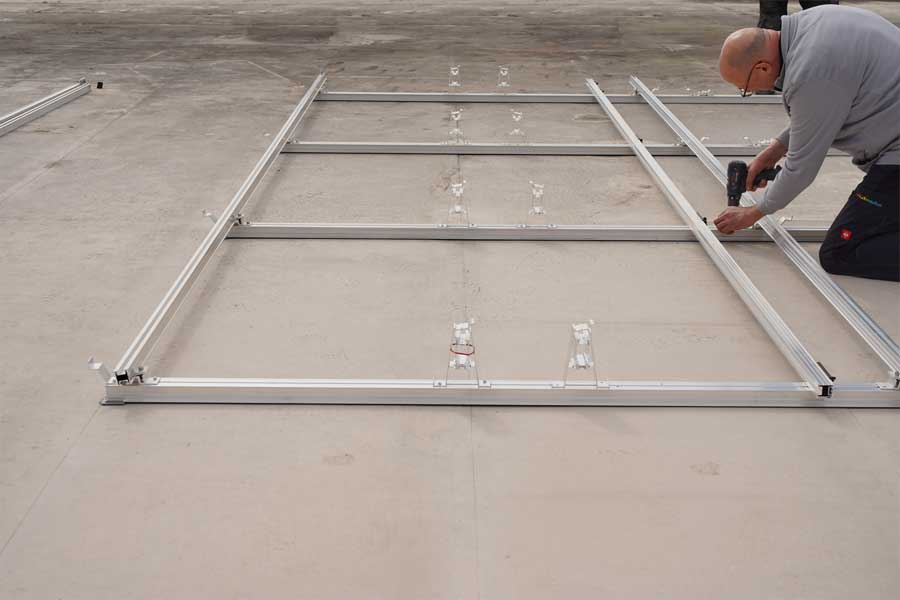

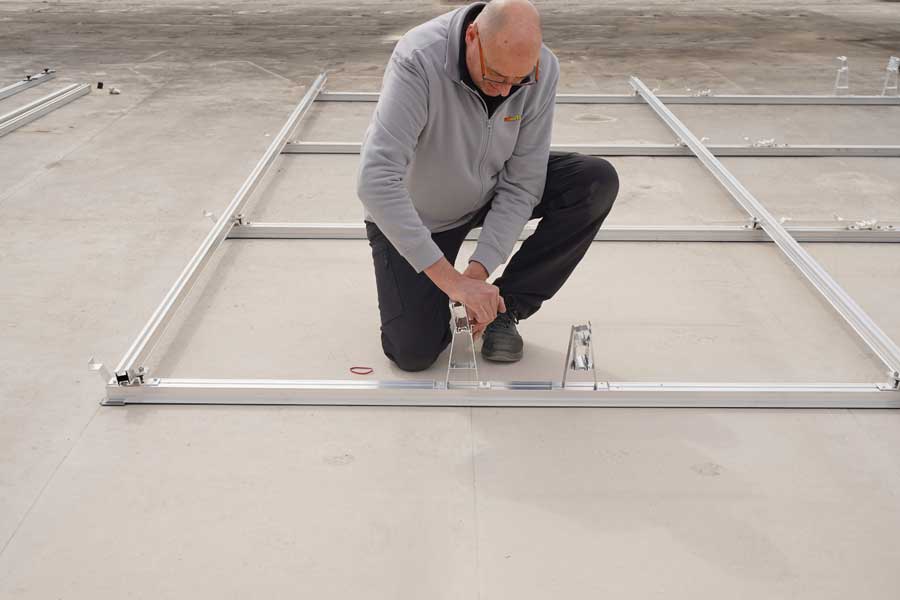

- Aufständerungen mit der DICONAL® Montagehilfe FD-OW 32707 genau ausrichten und fixieren

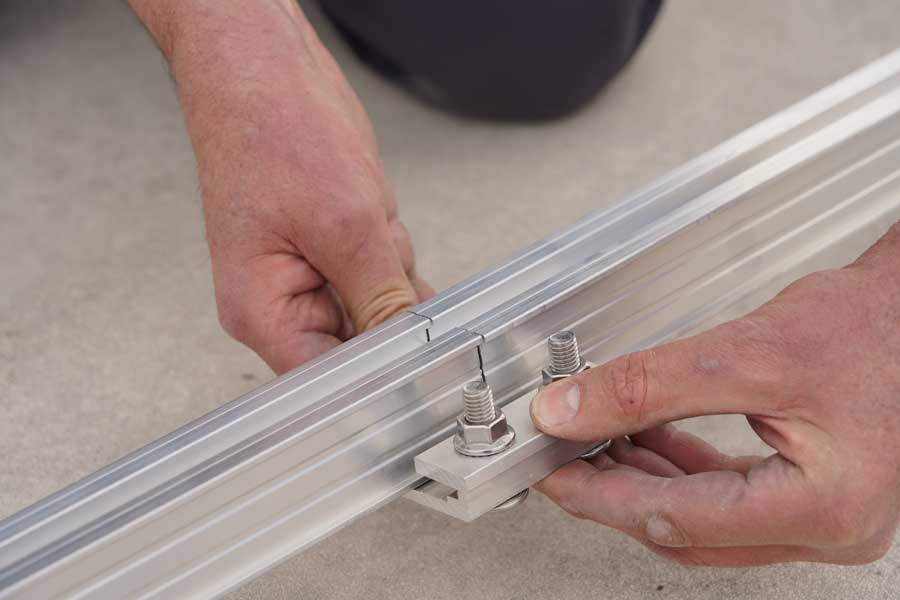

- P-40 Verbindungsprofile in den Klemmpositionen festschrauben - Montagehilfe in jeder Position verwenden
- Tragprofile P-80 aus der Transporthalterung nehmen und in Position mit dem Verbinder fixieren.

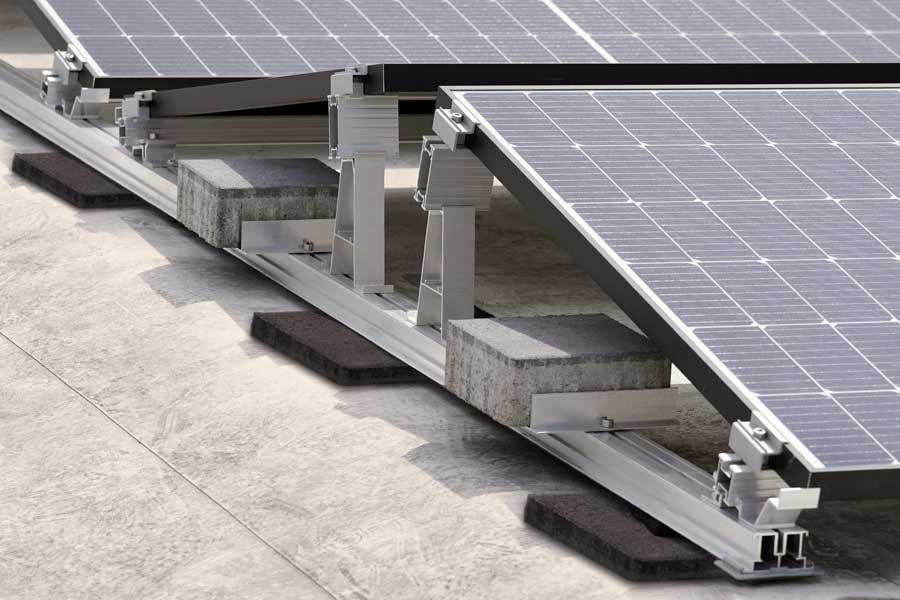

- Ballasthalter nach Projektvorgaben einhängen und ballastieren

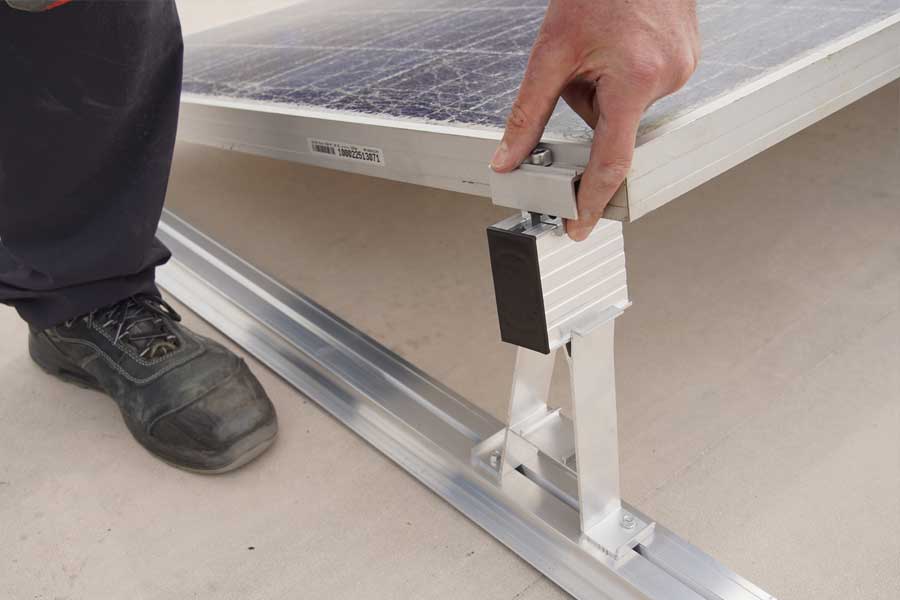

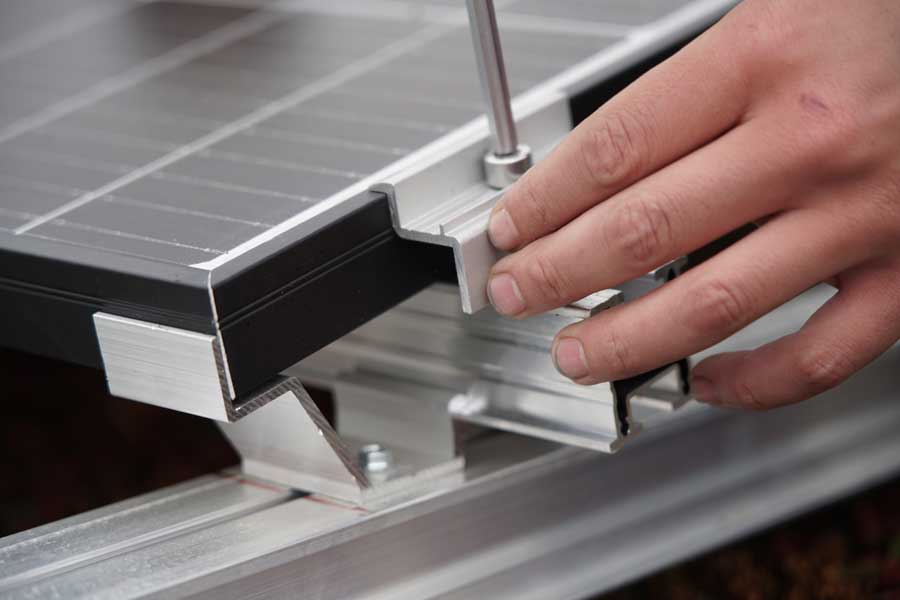

- Wichtig: Die Module müssen unten an die dafür vorgesehenen Winkel angelegt werden.
Anlieferung
vormontiert als transportfähiges Paket
DICONAL® FD-OW
Kompatibel
DICONAL® - Aufständerung FD-OW ist 100% kompatibel zu den Modulklemmen.
Vormontiert
DICONAL® Flachdach Modulstützen werden komplett vormontiert geliefert.
Schutz
Ein spezieller Antirutschbelag und Profilendkappen schützen Dachfolien vor Beschädigung.
Lieferung
Die DICONAL® Aufständerung FD-OW passend zur Baustelle konfektioniert und geliefert werden.
Lightning protection: DICONAL® FD-OW
Test object:
Photovoltaic-flatroof mounting system DICONAL® FD-OW (reduced version); Manufacturer Contecta
incl. UNI-grounding terminal (Art.-Nr. 540 250) with Aluminium-round wire (Ø 8 mm) and Clamp shoe (Art.-Nr. 347 205) with Aluminium-round wiret (Ø 8 mm); Manufacturer DEHN
Fastening Clamp shoe with M8 x 20 flat head screw hexagon socket flange full thread stainless steel V4A; provided by DEHN
Type of test:
- Inspection of the lightning current capability for the test class N (50 kA) based on the test method DIN EN 62561-1 (VDE 0185-561-1):2017-12, Section 6.3.1 and Section 6.4.
- Evaluation of the PV mounting frame as a natural component of the current dissipation of a lightning protection system according to DIN EN 62305-3 (VDE 0185-305-3):2011-10, Section 5.3.5.
Result:
Inspection of the lightning current capability of the PV-Flachdach-systems DICONAL® FD-OW for the test class N 50 kA (10/350 μs) based on the test method DIN EN 62561-1 was passed.
- The PV-System DICONAL® FD-OW meets the requirements according to DIN EN 62305-3: 2011-10, Section 5.2.5 as a natural component of the current dissipation of a lightning protection system.
- Furthermore the lightning current capability of the System DICONAL® FD-OW was tested successfully for the test class N (50 kA) based on the test method DIN EN 62561-1:2017-12.
Examiner:
The test was carried out 2022 by DEHN Test Centre in Neumarkt
Lightning protection: DICONAL® FD-S
FD-S and FD-OW are built with the same system compatible components. In 2022 our Photovoltaik-flatroof system DICONAL® FD-OW was tested successfully for lightning current capability by DEHN Test Centre in Neumarkt. Test report FD-OW. FD-S will deliver the same technical parameters if the following DEHN parts will be used according to the test report.
Necessary components by DEHN are:
- UNI-grounding terminal (Art.-Nr. 540 250 / Erdungsklemmen)
- Aluminium-round wire (Ø 8 mm / Aluminium-Runddraht)
- Clamp shoe (Art.-Nr. 347 205 / Klemmschuh)
- Aluminium-round wire (Ø 8 mm / Aluminium-Runddraht)
- M8 x 20 flat head screw manufacturer DEHN (Flachrundkopfschraube)
